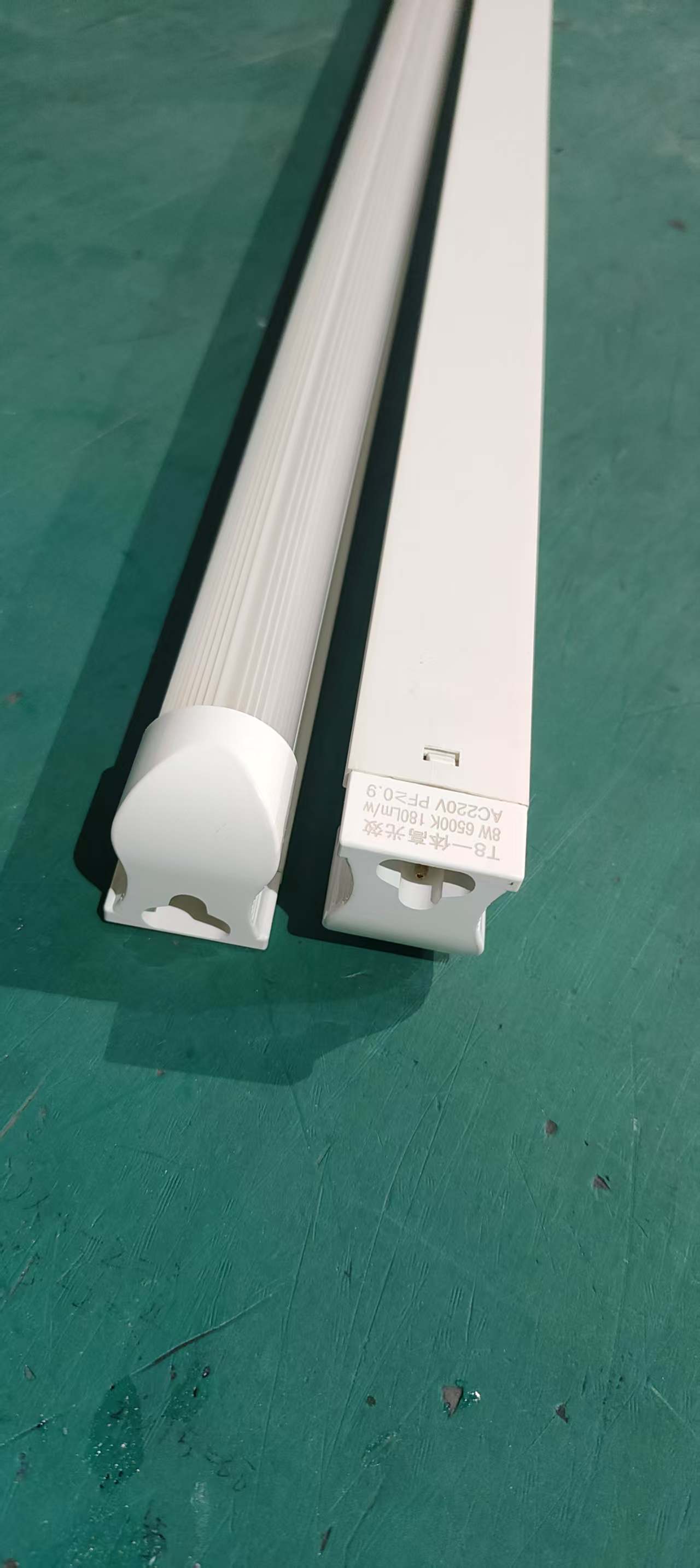

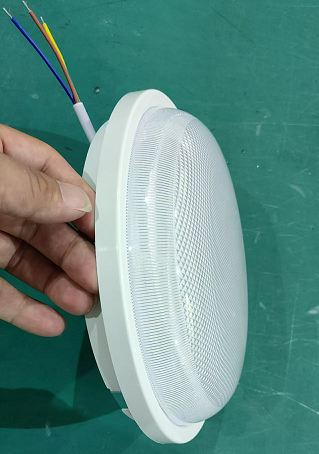

深圳郎特科技有限公司高光效燈具，是指將電能轉化為光能效率較高的照明設備，高光效燈具其核心原理圍繞減少能量損耗、優化光輻射效率展開，具體涉及材料、光學設計、電路控制等多方面技術。以下從原理角度詳細解析：

一、核心發光機制：從電能到光能的高效轉化

1. 光源材料的量子效率優化

• 半導體發光（如 LED）：
  通過半導體 PN 結注入電子和空穴，二者復合時釋放能量產生光子（電致發光）。關鍵在于選擇禁帶寬度與可見光匹配的材料（如 GaN、InGaN 等），減少能量以熱能形式損耗。例如，藍光 LED 通過熒光粉轉換白光時，熒光粉的光轉換效率需接近 100%，避免紅外或紫外光浪費。

• 氣體放電發光（如熒光燈、HID 燈）：
  利用氣體放電產生紫外線，激發熒光粉發光。以熒光燈為例，汞蒸氣放電產生 254nm 紫外線，熒光粉吸收后轉化為可見光，需確保紫外線被熒光粉充分吸收，且熒光粉發射光譜集中在可見光區域（如三基色熒光粉提升色彩還原與光效）。

2. 減少非輻射復合損耗

• 在 LED 中，非輻射復合（如缺陷能級捕獲載流子）會導致熱能損失。通過優化晶體生長工藝（如 MOCVD 外延技術）減少晶格缺陷，或采用量子阱結構（如多量子阱 MQW）提升載流子復合效率，使更多電能轉化為光能。

二、光學設計：提升光輸出效率與利用率

1. 光提取效率優化

• LED 芯片的光提取技術：
  芯片內部產生的光子易因全反射被限制在材料中（如 GaN 折射率高，光逃逸錐角小）。通過以下設計提升提取效率：

• 粗糙化表面：在芯片表面制作納米級紋理（如納米柱、光子晶體），破壞全反射條件，增加光出射路徑。

• 倒裝焊技術：將芯片發光面直接貼附在散熱基板上，減少封裝材料對光的吸收，同時通過透明基板（如藍寶石、硅）提升透光率。

• 熒光粉涂覆工藝：
  均勻涂覆熒光粉層，避免厚度不均導致的光吸收或色偏，同時通過熒光粉顆粒粒徑控制（如微米級）優化光散射，使白光更均勻。

2. 光學透鏡與反射器設計

• 定向配光：通過透鏡（如 PMMA、PC 材料）或反射杯（如電鍍鋁、納米結構反射層）將發散光匯聚為特定角度的光束（如窄角度聚光或?qū)捊嵌确汗猓瑴p少光散射損耗。例如，路燈用 LED 透鏡需將光集中在 120° 范圍內，避免向上照射的光浪費。

• 抗光反射處理：在透鏡表面鍍?cè)鐾改ぃㄈ?SiO?、TiO?多層膜），降低界面反射率（從約 4% 降至 1% 以下），提升光透過率。

三、熱管理技術：降低熱損耗對光效的影響

1. 散熱結構設計

• 光源發熱會導致材料性能衰減（如 LED 結溫升高會使光效下降、壽命縮短）。通過以下方式散熱：

• 高導熱基板：使用陶瓷（Al?O?、AlN）或金屬基板（如銅、鋁）快速導出芯片熱量。

• 散熱鰭片與風冷：在燈具外殼設計密集鰭片增加散熱面積，或搭配風扇強制對流，確保結溫控制在安全范圍（如 LED 結溫＜80℃）。

2. 熱 - 光耦合優化

• 避免散熱結構與光學部件相互干擾。例如，散熱鰭片設計為中空或鏤空結構，在散熱的同時減少對光的遮擋；或采用導熱膠將芯片與散熱基板無縫貼合，降低熱阻（如熱阻＜1℃/W）。

四、電路與驅動控制：提升電能利用率

1. 高效率驅動電源

• 采用開關電源（如 AC-DC 反激式、LLC 諧振電路）替代線性電源，效率可達 90% 以上（線性電源效率＜50%）。關鍵在于降低開關損耗（如使用 MOSFET、IGBT 等低內阻器件）和電感 / 電容的能量損耗。

• 功率因數校正（PFC）：通過有源 PFC 電路（如 Boost 拓?fù)洌⒐β室驍?shù)提升至 0.95 以上，減少電網無功功率損耗，間接提升燈具整體效率。

2. 智能調光與恒流控制

• 恒流驅動：LED 為電流型器件，恒定電流（如 350mA、700mA）驅動可避免電壓波動導致的光效不穩定，同時防止過流損壞芯片。

• PWM 調光技術：通過脈沖寬度調制控制 LED 電流通斷時間，在調光時保持色溫和光效不變（相比模擬調光減少能量損耗）。

五、對比傳統燈具：光效提升的本質差異

六、前沿技術趨勢：進一步提升光效

• Micro-LED 與量子點技術：Micro-LED 通過縮小芯片尺寸提升集成度，減少熱損耗；量子點熒光粉（如 CdSe 量子點）光轉換效率＞95%，且光譜更純凈。

• 光子 ics 集成：在芯片層面集成光子晶體、波導等結構，精準控制光發射方向，理論光提取效率可達 90% 以上。

• 熱輻射管理新材料：如石墨烯散熱膜（熱導率＞1500W/m?K），加速熱量導出，降低結溫對光效的影響。

總結

高光效燈具的核心是通過材料創新（高量子效率）、光學優化（高提取效率）、熱管理（低熱損耗）、電路控制（高電能利用率） 的協同作用，將更多電能轉化為可見光，減少熱能、紫外 / 紅外光等無效損耗。從白熾燈到 LED 的演進，本質是光效從 10 lm/W 提升至 200 lm/W 以上的技術突破，未來隨著半導體與光學技術的發展，光效仍有進一步提升空間。
