深圳市郎特科技有限公司0-10V 調光系統是當前商用及工業照明中常用的模擬調光方案，核心通過 “主電源回路” 供電與 “0-10V 信號回路” 控制亮度，二者獨立且需規范接線才能實現穩定調光。以下是詳細接線方法與關鍵注意事項。

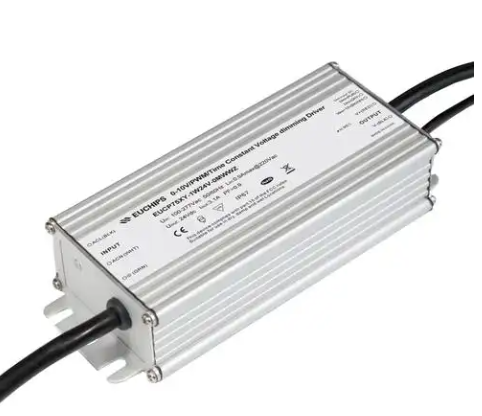

接線前需明確系統三大核心部件，避免接錯接口：
0-10V 調光燈具：自帶 “電源輸入端子”（通常標 L、N，接市電）和 “調光信號端子”（通常標 + 10V、GND/0V，接調光信號），部分燈具會將兩組端子集成在同一接線盒，需注意區分標識。
0-10V 調光器：分 “獨立調光器”（僅輸出調光信號）和 “集成電源調光器”（同時提供電源與信號），輸出端需有明確的 “+10V”“GND” 標識，部分調光器還支持 “公共端（COM）”，需對應燈具信號端子。
配套線材：主電源回路需用 2.5mm2 及以上銅芯線（根據燈具功率選擇，避免過載）；調光信號回路需用 0.75-1.0mm2 屏蔽線（減少電磁干擾，避免調光閃爍），不建議用非屏蔽線（尤其在強電密集環境）。
從市電配電箱引出火線（L）、零線（N），火線先接入調光器的 “電源輸入 L 端”，調光器 “電源輸出 L 端” 再連接至燈具的 “電源 L 端”；
市電零線（N）直接連接至燈具的 “電源 N 端”，同時需將調光器的 “電源 N 端” 與市電零線并聯（部分調光器需獨立接零線才能工作，需看說明書）；
若燈具帶接地要求（標 PE），需將接地線（黃綠雙色線）一端接燈具 PE 端，另一端接配電箱接地排，確保接地可靠。
調光器的 “信號輸出 + 10V 端” 用屏蔽線連接至燈具的 “調光信號 + 10V 端”；
調光器的 “信號輸出 GND/0V 端” 用屏蔽線連接至燈具的 “調光信號 GND 端”；
屏蔽線的 “屏蔽層” 需單端接地（建議接配電箱接地排，另一端懸空），避免形成 “地環流” 導致調光干擾。
主電源回路：多燈具的 L 端、N 端分別并聯（即所有燈具 L 端接在一起，再接調光器電源輸出 L 端；所有燈具 N 端接在一起，再接市電 N 端），注意總功率不超過調光器與斷路器的額定負載（如斷路器額定電流 16A，總功率不超過 3520W）。
信號回路：采用 “并聯接法”，將所有燈具的 + 10V 端接在一起后連調光器 + 10V 端，所有燈具的 GND 端接在一起后連調光器 GND 端；不建議 “串聯接法”（會導致信號衰減，末端燈具調光失效）。
端子標識必須對應，禁止混接
嚴禁將主電源 L/N 接入調光信號端子（會直接燒毀燈具調光模塊與調光器）；若燈具或調光器無明確標識，需查閱產品說明書（不同品牌端子定義可能不同，如部分燈具將 “GND” 標為 “-”）。
信號回路避免強電干擾
調光信號線（屏蔽線）需與主電源線（強電線）分開敷設，間距不小于 30cm；若需交叉，需采用 “垂直交叉”（平行敷設會導致強電干擾信號，出現調光閃爍）；同時避免與變頻器、電機等強電磁設備近距離布線。
負載匹配：調光器功率≥燈具總功率
0-10V 調光器分 “阻性負載”“感性負載”，需與燈具類型匹配（如 LED 燈具屬阻性負載，需選 LED 專用 0-10V 調光器）；且調光器的額定輸出功率需大于所有并聯燈具的總功率（如總功率 1000W，調光器需選 1200W 及以上），避免過載燒毀。
接地必須可靠，杜絕安全隱患
燈具、調光器的接地端子（PE）需用黃綠雙色線可靠連接至接地排，接地電阻不大于 4Ω；尤其在潮濕環境（如衛生間、車庫），接地不良可能導致外殼帶電，引發觸電事故。
故障排查：先斷信號，再查電源
若通電后燈具不亮或調光失效，先斷開信號回路，單獨給燈具接市電（跳過調光器），若燈具正常亮，說明問題在信號回路（如線接錯、調光器故障）；若燈具仍不亮，需檢查主電源回路（如斷路器跳閘、線材斷路）。
通過規范接線與嚴格遵循注意事項，0-10V 調光系統可實現穩定、平滑的亮度控制，同時延長燈具與調光器的使用壽命，避免安全事故與設備損壞。
