2G11插拔式led燈管接線方法
在進行 2G11 插拔式 LED 燈管接線操作前，必須確保完全切斷電源（關閉總開關并用電筆確認無電），避免觸電風險。2G11 燈管屬于雙端插拔結構，其接線核心是區分 “市電輸入端” 與 “燈管連接端”，需根據配套的燈座 / 驅動類型（內置驅動或外置驅動）選擇對應方式，以下是詳細步驟及注意事項：
2G11 插拔式 LED 燈管分為兩種常見設計，接線前需先判斷，避免接錯燒毀元件：
內置驅動型：燈管內部已集成電源驅動，只需直接接入 220V 市電（L 火線、N 零線），無需額外接外置驅動；
外置驅動型：燈管本身無驅動，需搭配專用 LED 驅動電源（將 220V 市電轉換為低壓直流電），接線時需先接驅動，再連燈管。
若燈管標注 “AC 220V” 或 “直接接市電”，則為內置驅動，接線直接對應燈座的市電接口：
拆卸舊燈 / 清理燈座

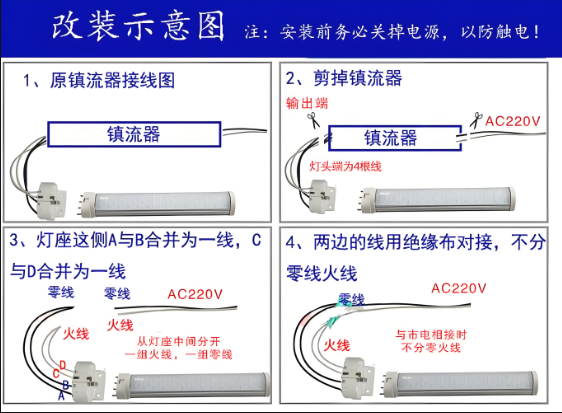

取下舊的熒光燈或 LED 燈管（若為熒光燈，需先拆除鎮流器和啟輝器，因為 LED 燈管無需這兩個元件，保留會導致短路），檢查 2G11 燈座的 4 個插腳接口是否完好（無氧化、松動）。
區分燈座的 “火線 / 零線端子”
2G11 燈座通常有兩組接線端子（對應燈管的兩個插頭端），需找到標注 “L”（火線）、“N”（零線）的端子（若未標注，可通過原線路顏色判斷：一般紅色 / 棕色為火線，藍色 / 黑色為零線，黃綠雙色為地線）。
接線固定
剝去市電導線的絕緣皮（約 5-8mm），露出銅芯；
將火線（L）接入燈座的 “L” 端子，零線（N）接入 “N” 端子，若有地線（黃綠線），接入燈座的接地端子（符號 “⊕” 或 “PE”）；
用螺絲刀擰緊端子螺絲，確保導線銅芯完全接觸，無松動（避免虛接發熱）。
安裝燈管并通電測試
雙手握住 2G11 燈管兩端，對準燈座的 4 個插腳接口，平行插入并輕輕旋轉 10°-15°（部分燈座為 “直插式”，無需旋轉），確保燈管固定牢固；
關閉總開關→重新合閘→通電檢查燈管是否正常點亮，若不亮，需立即斷電，檢查接線是否松動或接反（內置驅動一般不分零火，但接反可能影響部分保護功能）。
2G11插拔式led燈管接線方法
若燈管標注 “DC XXV”（如 DC 12V/24V），則需搭配外置驅動，接線分 “驅動接市電” 和 “驅動接燈管” 兩步：
外置驅動與市電連接
驅動與 2G11 燈管連接
找到驅動電源的 “輸出端”（標注 “DC OUT” 或 “+/-”），區分正負極（一般紅色為 “+”，黑色為 “-”）；
2G11 燈座的 4 個插腳對應燈管的正負極（需查看燈管說明書，確認哪兩個插腳為 “+”，哪兩個為 “-”，通常同端的兩個插腳為同一極性）；
將驅動 “+” 端接入燈座的 “+” 極性端子，“-” 端接入 “-” 極性端子，確保正負極不接反（接反會導致燈管不亮，部分燈管可能燒毀）。
安裝燈管并測試
插入燈管，固定后通電，若燈管不亮，先斷電檢查驅動正負極是否接反、導線是否松動，或驅動是否匹配（驅動輸出電壓 / 電流需與燈管參數一致）。
2G11插拔式led燈管接線方法
斷電是前提：全程必須關閉總電源，用電筆檢測燈座端子無電后再操作，嚴禁帶電接線；
拆除舊元件：若替換的是傳統熒光燈，必須拆除原有的鎮流器和啟輝器（LED 燈管無需這兩個部件，保留會造成電源短路，燒毀燈管或引發跳閘）；
匹配參數：外置驅動的輸出電壓、電流需與 2G11 燈管的額定參數完全一致（如燈管標 “DC 24V 0.5A”，驅動需選 “輸出 24V/0.5A” 型號）；
絕緣保護：接線后若有裸露的銅芯，需用絕緣膠帶包裹，避免與燈座金屬部分接觸；
故障排查：若通電后燈管閃爍 / 不亮，先檢查接線（松動 / 接反），再檢查驅動是否損壞（可替換驅動測試），最后檢查燈管本身（插腳是否氧化、內部芯片是否故障）。
若操作中遇到燈座端子標注不清晰、燈管參數未知等情況，建議參考產品說明書或聯系專業電工，避免因自行接線導致安全隱患。www.m.capetking.com
